Релейный модуль КЭАЗ OptiRel G RM48-52-24D-10-V-CO 2НО/НЗ 10А 24DC 281002

Релейный модуль КЭАЗ OptiRel G RM48-52-24D-10-V-CO — это аккуратный «переводчик» между слабым управляющим сигналом и реальной нагрузкой в шкафу. Когда нужно, чтобы ПЛК, контроллер или кнопка уверенно включали силовую цепь, такие модули сильно упрощают жизнь: меньше возни с монтажом и проще обслуживание.

По опыту, чаще всего его ставят в автоматику и диспетчеризацию: щиты вентиляции и насосных, ИТП, узлы управления освещением, небольшие технологические линии, где в управлении сидит 24 В DC. Подходит и для ситуаций, когда нужно «развязать» выход контроллера от исполнительного устройства или собрать несколько межблокировок без громоздких промежуточных решений.

Ключевые характеристики по делу:

• Катушка управления: 24 V DC — привычный уровень для ПЛК и датчиков.
• Контакты: 2 переключающих (2НО/НЗ) — можно одновременно коммутировать две цепи или реализовать сигнализацию состояния.
• Ток контактов: до 10 А — позволяет работать не только с «сухими» сигналами, но и с реальными нагрузками (в пределах возможностей контактов и характера нагрузки).
• Серия: OptiRel G — линейка модульных решений КЭАЗ для шкафной автоматики.
• Артикул производителя: 281002.

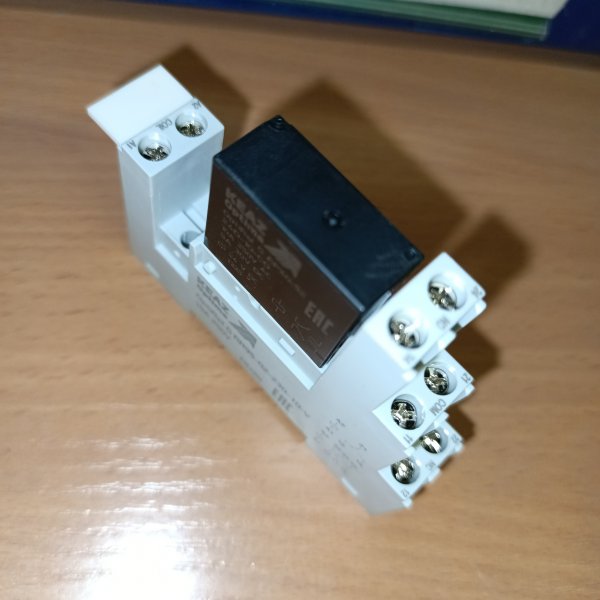

Что в конструкции полезно на практике. Формат «релейный модуль» обычно выбирают не ради самого реле, а ради удобства: модуль ставится в ряд, подключение получается опрятным, а замена — без перекоммутации всей схемы. В эксплуатации это особенно заметно на объектах, где щит обслуживают разные люди: открыл дверь, быстро понял логику, проверил, поменял модуль при необходимости — и дальше система работает. Два переключающих контакта дают свободу по схемотехнике: один канал можно отдать на нагрузку, второй — на обратную связь в контроллер или на лампу/сигнал.

Как работает и что именно «защищает». Здесь всё честно и просто: на катушку приходит 24 В постоянного тока — реле срабатывает и перекидывает контакты. За счет релейной развязки управляющая часть (ПЛК, кнопки, выходы модулей) не «видит» напрямую то, что происходит в силовой цепи, и меньше страдает от наводок и нестабильностей нагрузки. Сам модуль не заменяет автомат, предохранитель или тепловую защиту двигателя — он именно коммутирует цепь. Если нагрузка индуктивная (катушки контакторов, клапаны, соленоиды), стоит помнить о выбросах напряжения при отключении и закладывать меры подавления помех согласно вашей схеме.

Почему берут именно такой тип решения. В шкафу автоматики ценится предсказуемость: одинаковые модули, понятная логика, быстрый сервис. Плюс 24 V DC — это стандарт для управления, а 2НО/НЗ позволяют закрывать сразу несколько задач без дополнительных промежуточных элементов. Для монтажника и наладчика это означает меньше «самодеятельности» с навесным реле и проводами, а для владельца объекта — проще сопровождение и меньше времени на поиск неисправности.

Рекомендации по применению. Перед выбором проверьте не только ток 10 А, но и характер нагрузки: для частых коммутаций, пусковых токов, индуктивных потребителей и нагревателей подход может отличаться. Для катушек контакторов и соленоидов заранее продумайте подавление перенапряжений (диод/RC-цепь — в зависимости от схемы и требований). И не забывайте базовые вещи: нормальное сечение проводника под ток, аккуратная маркировка цепей и проверка логики НО/НЗ по факту в вашей схеме — это экономит часы на пусконаладке.
