Характеристики автоматических выключателей: что важно знать?

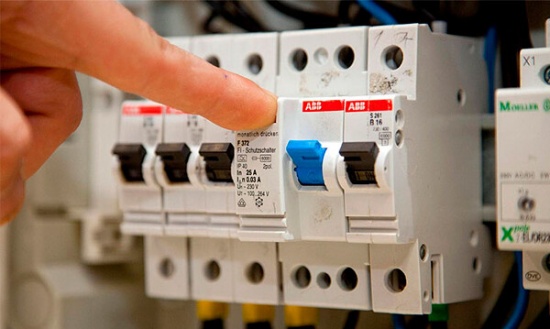

Автоматические выключатели (АВ) — это устройства, предназначенные для защиты электрических цепей от перегрузок и коротких замыканий. Их использование обеспечивает безопасность электросетей и снижает риск возгораний и повреждения оборудования. Рассмотрим основные характеристики, которые определяют их работу и область применения.

1. Номинальный ток (In)

• Номинальный ток — это максимальное значение тока, которое выключатель может пропускать в нормальном режиме работы. Чаще всего выпускаются автоматы на 6, 10, 16, 25, 32, 40, 50 и 63 А. Выбор номинала зависит от нагрузки в цепи.

2. Номинальное напряжение (Ue)

Автоматические выключатели могут работать в сетях с разным напряжением, например:

• 220 В (однофазные сети);
• 380 В (трёхфазные сети).

3. Ток отключения (Icu, Ics)

• Этот параметр показывает максимальный ток короткого замыкания, который выключатель способен отключить без повреждений. Например, бытовые автоматы рассчитаны на отключение тока в пределах 4,5–6 кА, а промышленные модели — до 100 кА.

4. Время-токовая характеристика (кривая срабатывания, класс защиты)

Определяет, при каком превышении номинального тока и через какое время автомат отключит цепь.

• B – отключение при токе, превышающем номинальный в 3–5 раз (подходит для сетей с малой пусковой нагрузкой, например, освещения).
• C – срабатывает при превышении тока в 5–10 раз (универсальный вариант для квартир и офисов).
• D – рассчитан на пусковые токи в 10–20 раз выше номинального (применяется в цепях с электродвигателями и мощным оборудованием).

5. Количество полюсов

• Однополюсные (1P) — для защиты одной фазы в однофазных сетях.
• Двухполюсные (2P) — отключают фазу и ноль.
• Трёхполюсные (3P) — используются в трёхфазных сетях для защиты всех фаз.
• Четырёхполюсные (4P) — дополнительно отключают нулевой провод в трёхфазных системах.

6. Способ установки

• Большинство автоматических выключателей монтируются на DIN-рейку, что упрощает их установку и замену.

7. Механическая и электрическая износостойкость

• Определяется количеством рабочих циклов (включение/отключение), которое устройство может выдержать. Например, бытовые модели рассчитаны на 10 000 циклов, а промышленные — до 50 000.

Заключение

Выбор автоматического выключателя должен основываться на характеристиках сети, нагрузке и условиях эксплуатации. Правильный подбор автомата позволяет не только защитить электросеть, но и продлить срок службы оборудования.
