УЗИП ЕКФ различного класса со сменными модулями и индикатором
Дорогостоящее оборудование и электроника должны быть максимально защищены от воздействия переходных процессов, возникающих в связи со сменой режима работы мощных электродвигателей и трансформаторов. Такой процесс характеризуется резким импульсным повышением электрических параметров сети, негативно сказывающихся на работе устройств. Наиболее опасными являются удары молний, где импульсный скачок перенапряжения достигает критической величины, способной вывести из строя электрические приборы. Для предотвращения подобных аварийных ситуаций используется ограничитель импульсных напряжений.
Торговая марка EKF представляет линейку УЗИП с классом защиты B, C и D, отвечающим различным условиям использования, номинальной величине разрядного тока и местам установки.

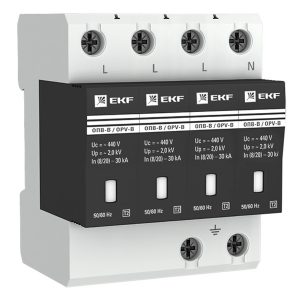

Ограничители класса B обеспечивают защиту от наведенных импульсов при прямых ударах молнии в систему молниезащиты здания или ЛЭП. Устанавливаются в главные распределительные щиты и имеют номинальную величину разрядного тока 30 кАмпер. Уровень напряжения защиты составляет 2 кВольта.

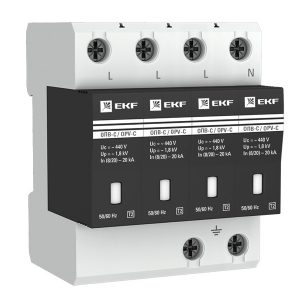

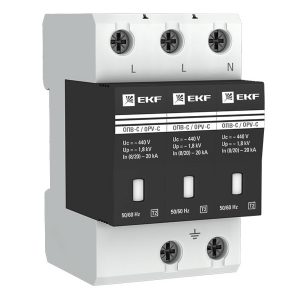

Ограничители класса C обеспечивают защиту токораспределительной сети объекта от коммутационных помех или служат как вторая ступень защиты при ударе молнии. Местом установки выступают распределительные щиты с номинальным значением разрядного тока 20 кАмпер. Уровень напряжения защиты соответствует 1.8 кВольт.

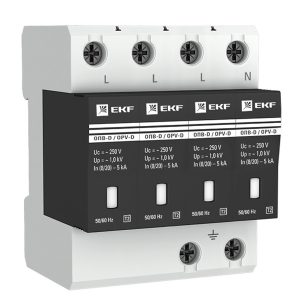

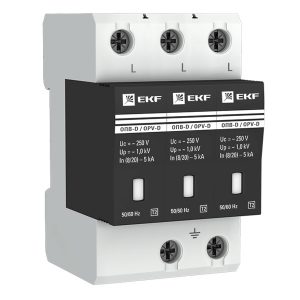

Ограничители класса D защищают потребителей от остаточных бросков напряжения и от дифференциальных перенапряжений, а также обеспечивают фильтрацию высокочастотных помех. Они размещаются непосредственно возле потребителя и выдерживают номинальную нагрузку разрядного тока до 5 кАмпер. Уровень напряжения защиты равен 1 кВольт.
Все разрядники модульного типа крепятся на DIN-рейку шириной 35 мм и могут иметь различную ширину в зависимости от количества полюсов: от 1 до 4. Особенностью устройств защиты является наличие сменных варисторных модулей, которые легко извлекаются при необходимости. На замену модуля указывает наличие индикатора износа. Допустимое напряжение сети для УЗИП класса B и C составляет 400 Вольт, а для класса D – 230 Вольт частотой 50 Герц. В комплект поставки с устройствами входит паспорт и колодка для подключения аварийных контактов. Присоединение проводников из алюминия и меди допускается с максимальным сечением 16 кв мм. В цепи ограничителя ОПВ со стороны питающей сети должен быть подключен автоматический выключатель или предохранитель с функцией его гарантированного отключения.
